内容

代码说明

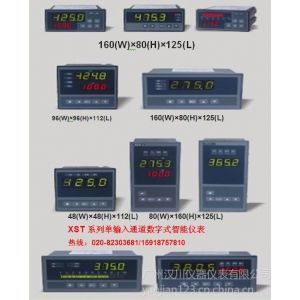

XST/

单显示

外形

尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D—

72(W)×72(H)×112(L)

E—

48(W)×48(H)×112(L)

面板形式

H

横式

S

竖式

F

方形

显示方式
（LED显示的颜色按订货要求）

1

测量值（绿色）

2

测量值（绿色）+ 设定值（红色）

3

测量值（绿色）+ 测量值光柱（绿色）（限A、C型仪表）

4

测量值（绿色）+ 测量值光柱（绿色）+设定值光柱（红色）限A-S型

5

测量值（绿色）+ 测量值光柱（绿色）+设定值（红色）限A-S型

输入信号

（其它输入信号订货时说明）

E

热电偶K、S、R、B、N、E、J、T或辐射感温计

R

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53或电阻

I

直流电流（4~20）mA、（0~10）mA或（0~20）mA

V

直流电压（0~5）V、（1~5）V

M

mV信号（订货注明范围）

W

电位器,;

L

远传压力表

报警点数量

T□

T0:无报警T1~T8：1~8点报警触点容量220V AC,3A

变送输出

A0

无输出

A1

电流输出(4~20）mA、（0~10）mA或（0~20）mA

A2

电压输出(0~5）V、（1~5）V

A3

电压输出(0~10）V

A4

其它输出

外供电源

B0

无外供电源

B1

外供24V DC，误差小于±5%，大于50mA

B2

外供12V DC，误差小于±5%，大于50mA

B3

外供精密电压源，误差小于±0.2%，大于40mA

B4

外供精密恒流源，误差小于±0.2%，（0.1~10mA）

B5

其它（订货须注明）

通讯接口
（独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

S3

RS-422接口

S4

BCD码接口（限A、B型仪表）

仪表电源

V0

220V AC

V1

24V DC

V2

12V DC

V3

其它

打印功能（限A、B型仪表）（带硬件时钟）

P

P表示打印接口，不带可省略

非标准功能

N

N表示非标功能
